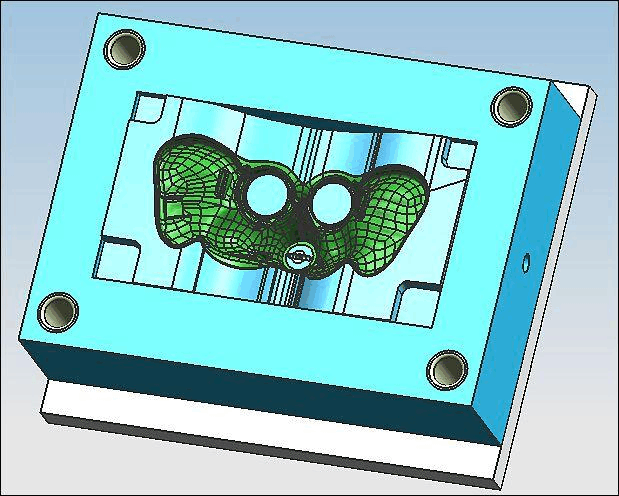

注塑模具结构图解 从整体到部件的全面解析

注塑模具是现代制造业中生产塑料产品的核心工具，其结构复杂且精密。了解注塑模具的结构对于模具设计、制造和维修人员至关重要。本文将通过图解的方式，系统解析注塑模具的各个组成部分，帮助读者建立清晰的结构认知。\n\n一、注塑模具的整体结构概述\n注塑模具通常由动模和定模两大部分组成。动模安装在注塑机的移动模板上，定模安装在固定模板上。合模时，动模与定模闭合构成型腔和浇注系统；开模时，动模与定模分离，以便取出塑件。根据功能，注塑模具可分解为以下几个主要系统：\n\n1. 成型零件：包括凹模（型腔）、凸模（型芯）等，直接决定塑件的形状和尺寸。\n2. 浇注系统：包括主流道、分流道、浇口和冷料穴，引导熔融塑料进入型腔。\n3. 导向机构：包括导柱、导套等，确保动模与定模准确对合。\n4. 顶出机构：包括顶杆、顶板、顶针等，用于开模后将塑件从模具中顶出。\n5. 侧向抽芯机构：用于处理塑件上的侧孔或侧凹，常见的如斜导柱、滑块等。\n6. 冷却系统：包括冷却水道、Baffle等，控制模具温度，保证塑件质量。\n7. 排气系统：包括排气槽、镶件缝隙等，排出型腔内的空气和气体。\n8. 模架与紧固件：包括定模座板、动模座板、垫块等，支撑和固定各部件。\n\n二、关键部件结构图解\n\n1. 成型零件\n成型零件是模具的核心，它们构成了塑件的几何形状。凹模（型腔）形成塑件的外表面，凸模（型芯）形成内表面。图示中通常标注出分型面、镶件和排气槽的位置。对于复杂塑件，型腔和型芯可能由多个镶件拼合而成，以便加工和维修。\n\n2. 浇注系统\n浇注系统分为普通浇注系统和热流道系统。普通浇注系统图示包括：主流道（与注塑机喷嘴对接）、分流道（连接主流道与浇口）、浇口（塑料进入型腔的窄口）和冷料穴（容纳前锋冷料）。热流道系统则通过加热保持流道内塑料熔融，图示中会显示加热器和热喷嘴。\n\n3. 导向机构\n导向机构由导柱和导套组成，图示中通常显示导柱固定在动模一侧，导套固定在定模一侧，两者配合确保合模精度。还有锥面定位机构用于精确定位。\n\n4. 顶出机构\n顶出机构常见的有顶杆顶出、顶板顶出、推管顶出等。图示中顶杆固定在顶针板上，顶针板由顶出杆推动，顶杆穿过动模部分将塑件顶出。复位弹簧用于顶出后的复位。\n\n5. 侧向抽芯机构\n对于带有侧孔或侧凹的塑件，需要侧向抽芯机构。斜导柱抽芯机构是最常见的类型，图示中斜导柱固定在定模，滑块在动模，开模时斜导柱驱动滑块侧向移动，完成抽芯。还有液压抽芯等。\n\n6. 冷却系统\n冷却系统通过在模具中开设水道来实现。图示中冷却水道围绕型腔布置，常见的有直通式、螺旋式、隔板式等。合理设计水道可以均匀冷却，缩短成型周期。\n\n7. 排气系统\n排气系统通常利用分型面、镶件配合间隙排气，必要时开设排气槽。图示中排气槽一般设在型腔最后填充处，深度约0.02-0.05mm。\n\n8. 模架与紧固件\n模架是模具的骨架，包括定模座板、动模座板、A板（定模板）、B板（动模板）、垫块等。图示中模架各板通过螺钉和销钉紧固，形成完整的模具结构。\n\n三、图解示例说明\n由于文字限制，本文无法直接展示模具结构图。建议读者参考专业模具设计手册或在线资源，查看标注详细的注塑模具装配图。典型的结构图会标注各零件名称和序号，并附有明细表。通过识读模具结构图，可以进一步理解各系统之间的装配关系和工作原理。\n\n注塑模具结构复杂但有序，各系统协同工作以实现高效、精密的塑料成型。掌握模具结构是模具设计、制造和维护的基础，希望本文的解析能为读者提供清晰的框架。
